Modélisation Sysml

Il décrit la structure du système en montrant :

• les sous-ensembles (nommés blocs) qui le constituent

• les relations qui les lient par des liens de composition.

• en donnant une représentation statique

Il existe deux types de diagrammes de block :

• Le diagramme de bloc du système

• Le diagramme de bloc de contexte ? Ce diagramme non normalisé a été évoqué précédemment.

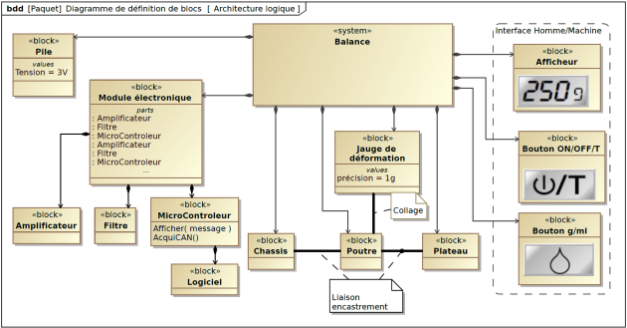

Le BDD du système définit l’architecture matérielle et logicielle de l’ensemble du système ou d’un sous-ensemble.

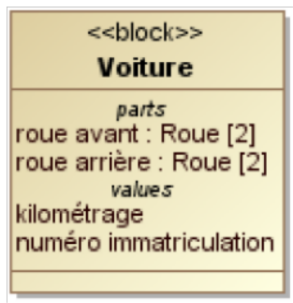

Le bloc contient différentes propriétés ,qui peuvent être :

• Propriétés de type « Valeurs » : caractéristiques quantifiables (couleur, marque, année de mise en service, etc.).

• Propriétés de type « Parties » : elles décrivent la décomposition du bloc en termes d’autres blocs.

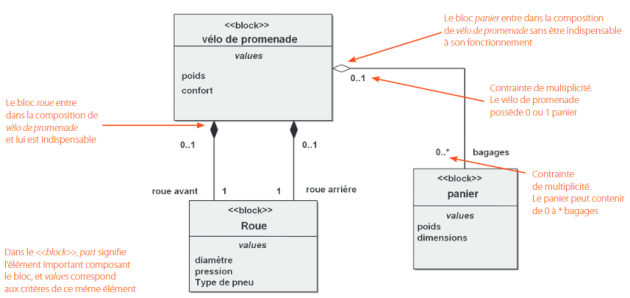

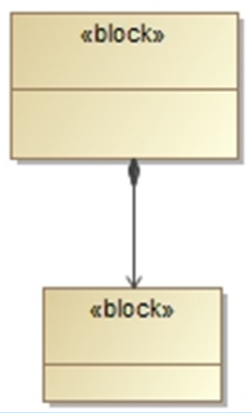

Relation de type Composition :

• Le bloc contenu fait partie du bloc principal. Un bloc représente le tout, et les autres ses parties

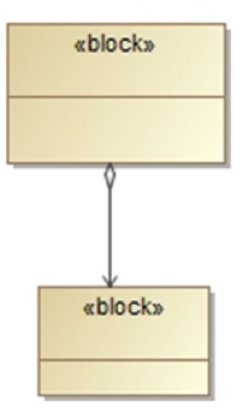

Lien d'agrégation forte précisant la quantité de blocs contenus.

Relation de type Agrégation :

• Le bloc ne fait pas partie du bloc principal. Pour fonctionner le bloc principal n’a pas forcément besoin du bloc contenu mais il peut en avoir besoin à un moment donné.
