Modélisation structurelle DEFINITION DE BLOC INTERNE

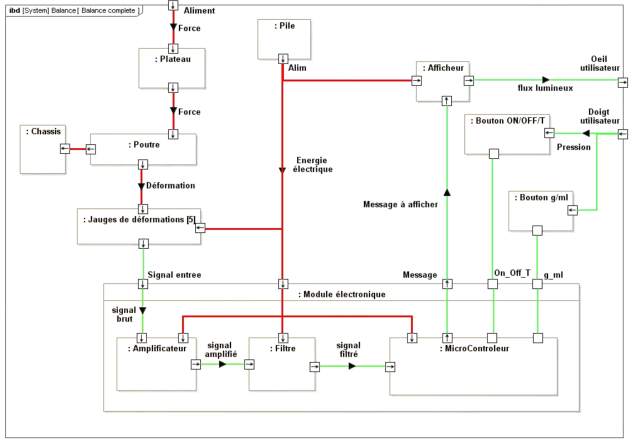

Diagramme de définition de bloc interne (IBD)

  • Ce diagramme (internal block diagram ou ibd) permet de décrire la structure interne d’un bloc extrait du BDD.

  • Ce bloc extrait peut être le système, un sous-système, ou un bloc élémentaire.

  • Il décrit les échanges de flux d’énergie, de matière ou d’information. Il est possible d’y adjoindre leur nature ; électrique, mécanique, pneumatique...

Ports des blocs internes

Chaque bloc interne possède un ou plusieurs ports, par lesquels vont transiter :

  • les flux

  • les consignes

Port de flux :

  • Il permet de faire entrer ou sortir un flux du bloc.

  • Il peut être unidirectionnel ou bidirectionnel.

  • Les flux sont ici des flux physiques dont ont peu nommer la nature

Port standard :

Un port standard permet de connecter le bloc à une consigne, un ordre de commande ou un service.
